Planmäßige Gewinnung und Förderung von mineralischen Rohstoffen

Pneumatisch angetriebenes Abbauwerkzeug. Vergleichbar mit einem Presslufthammer, aber in leichterer Ausführung

Abbauhammer mit Bedüsung (Staubvermeidung)

Entlassen eines Mitarbeiters oder aber Stilllegen, Auswechseln oder Ersetzen einer mechanischen Einheit. Ein Förderseil muss in Deutschland z.B. bei Eintritt von 5% Drahtbrüchen abgelegt und gewechselt werden

Ein Abschlag auf den Lohn wurde bis in die 1970er Jahre als Vorauszahlung ausgezahlt, da es damals (wie heute üblich) keine Überweisung am Monatsende gab, sondern der Lohn alle zwei Wochen bar ausgezahlt wurde. Zu den Lohntagen gibt es ein paar Anekdoten, bei denen Ehefrauen ihre Gatten am Werktor abfingen um ein Verprassen des Lohns, auf die ein oder andere Art zu unterbinden.
Als Abschlag wird aber auch die vom Flöz gelöste Kohle bezeichnet

Kommen Teile oder der gesamte Grubenbau infolge von Wassereinbrüchen, Wasserhaltungsdefekten oder Betriebseinstellungen "unter Wasser" so saufen diese ab.

Besäumen von Rundholz mit Beil oder Säge. Aus "rund mach eckig"!

Temporäres Gerüst zur Erstellung eines Schachtes. Dieses wird nach erfolgreicher Abteufung durch das eigentliche Fördergerüst ersetzt.

Durch die fortschreitende technische Entwicklung und den stetigen Einsatz der Arbeitssicherheitsabteilungen konnten in den letzten Jahrzehnten die Arbeitsunfälle auf den heute üblichen Industriestandard gesenkt werden. Der deutsche Bergbau steht auch heute noch an der Spitze in Sachen Unfallverhütung und Prävention. In vergangenen Tagen war die Todes- und Verletztenrate im Bergbau aber deutlich über dem allgemeinen Niveau. Teils hatte dies mit folgenschweren Grubenunglücken zu tun, die mehrere hunderte Todesopfer forderten, teils mit Leistungsdruck und ungenügender Ausbildung sowie eines fehlenden oder mangelnden Verständnisses seitens der Belegschaft. Oft waren aber auch einfache technische Unzulänglichkeiten seitens der Bergwerksunternehmen verantwortlich. Trotz der immensen Anstrengungen zur Bergung der Verunglückten nach einem Unglücksfall, liegen heute noch die sterblichen Überreste von hunderten Bergleuten viele hundert Meter unterhalb der Tagesoberfläche, da eine Bergung der Leichen nicht möglich war.

Dieser aus robusten Leder gefertigte Schutz wird mithilfe von Gurten um die Hüfte und die Beine gezurrt und schützt den Hosenboden eines Bergmanns vor Reibung und dem Durchwetzen des Hosenbodens beim Gleiten (Rutschen oder Robben) in einer stark geneigten Strecke.
Wird auch in der letzten Strophe des Steigerliedes besungen:

„Die Bergleut sein kreuzbrave Leut'
denn sie tragen das Leder vor dem Arsch bei der Nacht
denn sie tragen das Leder vor dem Arsch bei der Nacht
und saufen Schnaps, und saufen Schnaps.“

Ein weiteres Lied welches die besondere Verbundenheit des Bergmanns zu seinem Arschleder ausdrückt, wurde in der 1840 erschienenen Liedersammlung "Grubenklänge" veröffentlicht:

Der Bergmann an sein Leder

Schon viel Jahre bist du alt,
Warst mit auf mancher Fahrt,
Sahest mich oft wohlgemuth und heiter,
Warest in Gefahren mein Begleiter
Nach treuer Bergmannsart.

Zum Staate hast du neu gedient;
Da hattest du noch Glanz.
Mit dem Kittel, Schloß, Schachthut und Feder
Hast du oft mich geziert, gutes Leder!
Gingst auch mit mir zum Tanz.

Da waren beide wir noch jung,
Und ich wohl stolz auf dich;
Jetzo sind wir beide nun zwar älter,
Meine Liebe ward darum nicht kälter;
Auch du umfängst noch mich.

Doch nun mußt du zur Grube mit,
Mußt fahren mit vor Ort;
Dich in Schmutz und wasser willig fügen,
Mußt mir dienen im Sitzen, im Liegen,
Dich plagen immerfort.

Drum siehst du auch oft grämlich aus,
Bist steif und glänzest nicht.
Sei getrost! und gingest du in Stücken,
Will dich putzen, will dich wieder flicken;
Du thust ja deine Pflicht.

Und wenn die letzte Schicht einst kommt,
Dann sag' ich froh: Glück auf!
Schließ ich dann die müden Augenlieder,
Fährst du mit zur letzten Grube nieder;
Glück auf dann, Welt! Glück auf!

v. Perlberg

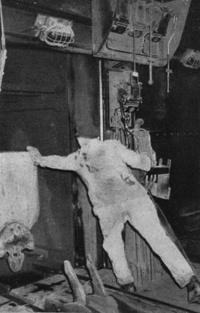

Verladen der Förderwagen in den Förderkorb. Heute vollmechanisch mittels Aufschiebevorrichtung.

Fixiert den Förderkorb beim Auf- oder Abschieben der Förderwagen mithilfe einer Kurzbühne (Klinke) um den Höhenunterschied durch z.B. die Seillängung auszugleichen

Aufgleisen oder Eingleisen - Grubenwagen, die aus den Gleisen gesprungen sind, müssen wieder aufgespurt (auf das Gleis gebracht) werden. Glücklich; wer ein Aufspureisen hatte, ansonsten gab es bei befüllten Wagen nur das händische Aufgleisen mittels Stange oder eines Hubzugs.

Um nach der Schicht nicht wie der "Wandelnde Tod" auszusehen, wurde diese ausgegeben, um die unschönen schwarzen Augenränder beim Duschen einfacher entfernen zu können.

Abbau mittels Großlochbohrens. Hierbei wurde die Kohle durch Bohrarbeit hereingewonnen. Dabei hatte man allerdings mit Verlusten von etwa 40% zu rechnen, da das Bohrgestänge nur ins "Volle" bohren konnte und man genügend Abstand zum Vorloch lassen musste, da sonst der Bohrer aus der Richtung lief. Wir nicht mehr ausgeführt.

Färbt sich der obere Saumbereich der Flamme einer Wetterlampe bläulich, so ist Grubengas (CH4) vorhanden und die Gefahr einer Schlagwetterexplosion nimmt besonders im Bereich von 2 bis 9 Vol.-% CH4 stark zu, da diese Konzentration zündfähig ist. Zur besseren Erkennbarkeit bei geringen Schlagwetterkonzentrationen wurden sogenannte Salzperlen (Rosen'sche Salzperlen) in den Docht gesteckt und die Flamme stark reduziert, wobei die Lampe vertikal durch den Wetterstrom geführt und die Flamme auf eine Veränderung kontrolliert wurde. Nach dem 1921 ergangenen Verbot der Nutzung der Wetterlampe als Mannschaftslampe, war ein Tragen der Wetterlampe in der Grube nur noch Wetterleuten, Aufsichten und Betriebsratmitgliedern (zur Kontrolle) erlaubt. Der Vol.-Anteil an explosionsfähigem CH4 wurde anhand der Aureolenhöhe bestimmt. 0.5% ergaben ein sehr kleine Aureole bei 15% Vol.- verlängerte sich diese bis zum oberen Ende des durchschlagsicheren Drahtkorbes. Eine genaue Messung war daher stark von den Erfahrenswerten und visuellen Fähigkeiten des Ablesers abhändig.

Orginale Salzperle

Verbrauchte Salzperle - Nach etwa zwei Schichten musste die Salzperle ersetzt werden

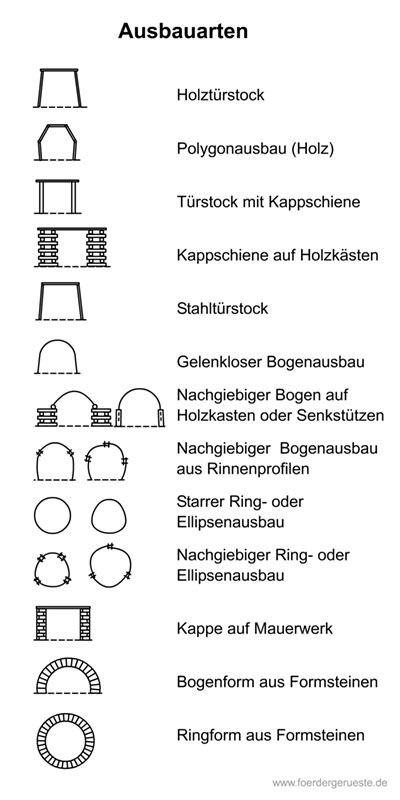

Früher aus Holz heute aus Stahlprofilen oder mit Ankern. Damit wird eine Strecke vor dem Zubruchgehen durch den oft starken Gebirgsdruck geschützt. Siehe Ausbauarten

Ausfahrt -> Verlassen des Grubengebäudes nach der Schicht

Ausfahrende Kumpel an der Hängebank
beim Verlassen des Korbs

zurück zur Auswahl

Ist für die Koordination des Eisenbahn-, Verlade- und Rangierbetrieb übertage zuständig. Sorgt für den reibungslosen Betriebsablauf

Abziehen von Vollzügen

Untertage gibt es Gurtbänder, die nicht nur dem Materialtansport dienen sondern auch zur Personalbeförderung eingesetzt werden. Diese sind mit Aufstiegs- und Absteigestellen versehen und haben besondere Sicherungseinrichtungen. Natürlich nutzen einige Kumpel auch nicht freigegeben Transportbänder, aber dort gibt es dann manchmal unliebsame Überraschungen z.B. Kettenkürzungen, gebrochene Baue oder ausgetriebene Anker die plötzlich den Weg versperren! Wenn einer dann an solch einer "Engstelle" steckenbleibt, so hat dieser nix zu lachen. Im besten Fall kommt er irgendwie an das Notausseil. Wenn dies aber nicht zu erreichen ist staut sich das ganze auf dem Gurtband geförderte Material hinter ihm. Wenn dann irgendwann das Band über Überstrom ausfällt, ist oft für den "Falschfahrer" besagte "Schicht im Schacht". Da Materialbänder generell nicht mit Durchfahrtschranken ausgestattet sind, gab es schon zahlreiche Unfälle bei dem der Bandfahrer auf der eintönigen Fahrt eingeschlafen ist und in eine Übergabe oder sogar in eine Brechanlage fuhr. Was dort passiert möchte ich hier nicht erläutern!

Der Obergut bezeichnet den obenliegenden und der Untergurt natürlich den unteren Gurt einer Bandanlage.

Rechtwinklig zum Hangenden oder Liegenden

Zumeist aus Stahl, werden diese in die Strecken eingebracht um diese vor Verbruch zu schützen - siehe Ausbau

Ausbaustrecke mit Verzug

Vertikale mechanische Fördereinrichtung für körniges Gut, welches gleichzeitig auch der Entwässerung dient

Bezirksbehörde; aber auch eine kurze Mitarbeiterbesprechung (Bergamt halten)

Siehe Halde

Bergehalde Norddeutschland

Zugeteilte kostenlose Seifenration für jeden Bergmann. Bekannt wurde hier besonders die "Bergauf"-Hautschutzseife

Ein Bergschaden wird an Gebäuden und Grundeigentum durch bergbauliche Aktivitäten und der damit verbundenen Gebirgsbewegung ausgelöst. Die Abgeltung und/oder Beseitigung wird nach Bundesberggesetz geregelt und liegt in der Hand der verursachenden Bergbaubetriebe oder deren Rechtsnachfolgern

(Bodensenkung) Absenken der Tagesoberfläche infolge des untertägigen Abbaus (z.B. hat sich die Tagesoberfläche von Essen in Folge des Kohleabbaus in den letzten 100 Jahren um 20 m gesenkt). Dabei entstehen bergbauinduzierten Bodenbewegungen wie Senkungen, Schieflagen, Krümmungen sowie Zerrungen und Pressungen die schon unzähligen Gebäuden nur leichte oder aber auch im schlimmsten Fall immense und irreparable Schäden zufügten. Der überwiegende Teil der Bergsenkungen tritt in der Regel in den ersten 3 Jahren nach Durchgang des Abbaus auf.

Senkungsmulde

Zerrungs- und Pressungsgebiete

Volumenanteil von Schießlöchern und verwendeten Sprengstoffen je m²

Von nahezu jedem Beschäftigten ausgeübter Zeitvertreib, bei der man durch Tausch oder dauerhaftes Entleihen an besonders begehrte oder brauchbare Werkzeuge und Materialien für Heim und Beruf kam.
Der geflügelte Satz: "Wenn'e hier ma' - Alles von'ne Zeche raus - rufst; fliegt dir doch das Dach auf'n Kopp!" war nicht nur von Eigenheimbauern oft vernommen.
So manches Betriebsmittel verirrte sich trotz sporadischer Taschenkontrollen am Tor an den heimischen Herd...

Materialdisponent (-wart) - Dieser ist für die Bestellung von Material, Werkzeugen etc. verantwortlich. Dies ist der Mann der wirklich alles besorgen kann! Der uneingeschränkte Herrscher über den mehrer hundert Seiten starken Katalog mit vielen nützlichen Dingen für Beruf und Heimarbeit....

Eine regelmäßige Kontrolle der Betriebspunkte durch den Betriebsführer oder Obersteiger um deren ordnungsgemäßen Zustand zu überprüfen. Hierbei wurde zumeist gleichzeitig eine Sicherheitsüberprüfung durch die Sicherheitsabteilung durchgeführt. Wehe dem Reviersteiger, der nicht frühzeitig seine Abteilung in Schuß brachte...

Meist Pilsener Brauart und daher besonders lecker! Dient nach Schichtende zum Herunterspülen des Staubes. Ob mit den Kumpels an der Eckkneipe, Bude oder allein Zuhause genossen spielt hierbei keine Rolle.

Längerandauernde Grubengasaustritte aus dem Gebirge. Diese wurden um 1900 oft in ein Rohr gefasst und erreichten bei Entzündung Flammlängen von 300 mm. Auf Consolidation I wurde sogar längere Zeit ein solcher Bläser zur Beleuchtung eines Füllortes genutzt. Heute werden diese Austritte entweder verschlossen oder aber unmittelbar in den Wetterstrom abgegeben.

Trockenmasse die vermengt mit Wasser in das abgekohlte Flöz eingebracht wird um Bergsenkungen zu mildern

Bohrer um Bohrlöcher in das Gestein oder die Kohle zu treiben. Diese Löcher werden dann als Sprenglöcher oder zur Aufnahme von Ankerstangen genutzt

Mechanische Einrichtung zur Erstellung von Sprenglöchern bei der Streckenauffahrung. Oder ein spezielles Gerät zur Erstellung von Bohrlöchern für das Ankern

Ein- oder mehrbeiniges Gestell um das Bohren mittels Bohrmaschine (Gestein, Kohle) zu erleichtern. Die war zumeist mit einem pneumatischen Druckzylinder (früher mit Spindel) ausgestattet welcher das Bohrgerät in den Berg trieb.

Zerkleinert das Fördergut auf eine bestimmte Größe damit es bei den Übergabestationen oder der Verladung nicht zu Störungen kam. Es gab z.b. Strebbrechanlagen welche das Fördergut entweder beim Strebausgang oder direkt nach dem Schräm brachen. Oder aber es wurde eine Brechanlage auf dem Weg zum Schacht installiert. Zweckmäßig wurde da Fördergut (je nach Anlage) aber zumeist bereits vor der Förderung gebrochen.

Gefüllte Wagen werden auf eine weiter unten liegende Sohle gefördert, diese werden durch das Gegengewicht eines leeren Wagen (der gleichzeitig heraufgezogen wird) sowie durch eine Bremse abgebremst. Die Bremsbergförderung funktioniert genau umgekehrt. Dabei wird ein gefüllter Wagen die Schräge hinauf gezogen.

Abbau eines Strebs ohne nachfolgende Verfüllung des Hohlraums -> führt zu Bergsenkung

Nachfallendes Gestein nach Durchgang des Strebs (Hier schollenartiges Einbrechen)

Nur teilweise verfahrene Schicht am Arbeitsplatz. Diese wurden z.B. für dringende Arztbesuche geschrieben, wenn ein Termin die Schichtzeit schnitt und daher früher ausgefahren werden musste. Wurde nach frühzeitiger Ankündigung mit dem Stundenkonto ausgeglichen.

Abzweig oder Streckenweiche - Bei einem Abzweig von einer Strecke in eine andere wird so der ausgebaute Übergangsbereich genannt. Auch Streckenweiche oder Abzweig genannt.

Streckenabzweig mit Brückenfeld

Stapelanlage für feste Stoffe. Diese waren zumeist mit einem Förderwendel ausgestattet um das Zerkleinern der Kohle zu vermeiden. Sturzbunker wurden eher für Berge oder Feinkohle benutzt. Untertage war es gängige Praxis Stapelbunker zu errichten um eine Entkopplung der Förderung zu erreichen

zurück zur Auswahl

zurück zur Auswahl

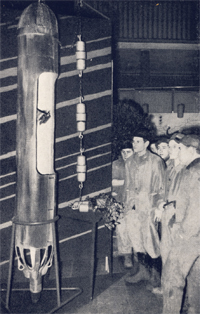

Zylindrische Rettungseinrichtung, die in ein Großbohrloch herabgelassen werden kann um untertägig Eingeschlossene zu retten. Diese wurde auf der Schachtanlage Dahlbusch in den 1950ern für Rettungseinsätze konstruiert und hat sich mit einigen technischen Änderungen bis heute bewährt -> Grubenunglück in Lengede (1963) oder Chile (2010)

Gesamtheit des benötigten Dampfes zum Betrieb der Werksanlage (als noch Dampfmaschinen zur Förderung eingesetzt wurden). Dies war zur Betriebssicherheit notwendig. Konnte zum Beispiel wegen eines Maschinendefekts nicht genügend Dampf für den Betrieb der Fördermaschinen bereitgestellt werden, musste der Förderbetrieb ruhen und die Belegschaft aus Sicherheitsgründen ausfahren

Abbaumaschine die in den 1950er Jahren eingesetzt wurde. Vorläufer der heutigen Walzenschrämmaschine (Walzenlader)

Zweistrebiges Fördergerüst - Eigentlich ist damit ein Doppelstrebengerüst gemeint

Bauform einer Abbaumaschine mit einer breiten Walzenfront (Kettenzahn). Diese war auf einem selbstfahrenden Gestell angebracht und musste permanent von einem Bediener (Fahrer) gesteuert werden.

siehe Picke

Überwacht die Funktion einer Fördereinrichtung. An der Kehrrolle ist ein Impulsgeber (Magnet etc.) angebracht der elektronisch überwacht wird. Bleibt eine Rückmeldung dieses bei laufendem Antrieb aus, so wird dieses und alle vorgeschalteten Fördermittel automatisch stillgesetzt.

(Schrägradscheider) Zur physikalischen Trennung von zwei Fraktionen durch eine Trübe anhand des Dichteunterschiedes - Sink-Schwimmverfahren. Hiebei dreht sich ein schräggestelltes Austragsrad permanent in einer mit Schwertrübe gefüllten Wanne und trägt durch Mitnehmer die sich absetzenden schwereren Bestandteile aus.

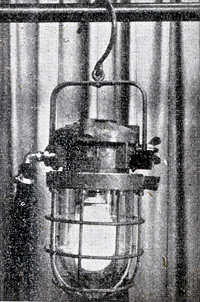

Eine durch Druckluft (Pressluft) angetriebene Dynamolampe. Wird heute nicht mehr verwendet.

Eine mit Druckluft angetriebene Grubenlok. Der Drucklufttank dient als Speicher für das Antriebsmedium. Vor Einsatz der schlagwettergeschützten Diesellok wurden diese in explosionsgefährdeten Strecken eingesetzt, da die damals eingesetzten Benzolloks keinen vollständigen Ex-Schutz boten. Die Einsatzstrecken waren aber durch den Volumeninhalt der Drucklufttanks deutlich kleiner als andere Antriebsarten, desweiteren war der Einsatz deutlich teurer da die Kompressoren zur Erzeugung und geeignete Drucklufttanks (um eine schnelle Betankung zu ermöglichen) im Unterhalt bedeutend kostenintensiver waren.

Unzerbrechliche Dose aus Kunststoff oder Aluminium, welche in die Tasche der Arbeitsjacke gesteckt wurde um das Dubbel (Brot) vor Mäusen oder dem versehendlichen Zerquetschen bei der Bandfahrt etc. zu schützen. Heute fast ausgestorben, da jeder einen Rucksack dabei - aber die Mäuse sind immer noch hungrig!

Dubbelpause = Essen, Buttern, Futtern, Brotzeit, Pause

Bei einem Verbruch eines Schachtes oder Strecke wurde dieser durch ein Durchbauen wiederhergestellt. Erneuern oder reparieren

zurück zur Auswahl



Eierkohlenbriketts - Gepresste ovale Feinkohlenbriketts für den Hausbrand aus Anthrazit. Geben eine langanhaltende wohlige Wärme mit geringem Ascheanfall. Früher wurde hierzu Pech als Bindemittel genutzt, später wurde auf Bitumen umgestellt.

Typische "Verarschung" für die Neuen! Etwa wie: "Geh'ma Feilenöl hol'n, die quitscht ja entsetzlich" oder "Geh'ma dat Grubenhuhn such'n und bring'n paar Eierkohlen mit"...

Ausrichtung des Gebirgshorizonts zur Waagerechten. Hat ein Flöz ein Einfallen von 33 Gon steht es in einem Winkel von 30 Grad zur Horizontalen an (100 Gon = 90°)

Da sich die Bennung der gebauten Flöze (im Ruhrgebiet immerhin etwa 100 Flöze bis zu einer Teufe von 3000 m) von Schachtanlage zu Schachtanlage zum Teil stark unterschieden oder die Flöznamen je Schachtanlage sogar eigenständig gewählt wurden, wurde in den 1930'ern ein einheitliches System zur Benennung, anhand von bereits aufgeschlossenen Flözen (Höhenschichtenhorizont) eingeführt. Diese Leitschnitte (Leithorizonte) wurde für die einheitliche Benennung genutzt.

Schachteinbauten an denen die Spurlatten befestigt werden. Diese dienen auch als Einbühnungen oder Konsolen zu Aufnahme der Versorgungsleitungen

Schrämlader - Erste Schrämmaschine welche die Mechanisierung des Kohlebergbaus ab den 1940'er Jahren ermöglichte. Entwickelt von Heinrich Kost auf der Zeche Pattberg. Daher wohl auch die Bezeichnung "Eiserner Heinrich"!
Auf dieser Entwicklung fußen sämtliche folgenden mechanischen Strebgewinnungsmaschinen.

Meist horizontal (oder leicht ansteigend) in den Berg getriebener Stollen, der eine Eigenentwässerung der Grube durch Schwerkraft ermöglichte

Erdzeitalter:
Azoikum vor 4600 - 4000 Mio. Jahre
Archaikum vor 4000 - 2500 Mio. Jahre
Proterozoikum vor 2500 - 543 Mio. Jahre
Kambrium vor 543 - 495 Mio. Jahre
Ordovizium vor 495 - 443 Mio. Jahre
Silur vor 443 - 417 Mio. Jahre
Devon vor 417 - 358 Mio. Jahre
Karbon vor 358 - 296 Mio. Jahre
Perm vor 296 - 251 Mio. Jahre
Trias vor 251 - 208 Mio. Jahre
Jura vor 208 - 142 Mio. Jahre
Kreide vor 142 - 65 Mio. Jahre
Paleogen (Tertiär) vor 65 - 23,8 Mio. Jahre
Neogen (Tertiär) vor 23,8 - 2,4 Mio. Jahre
Quartär von 2,4 Mio. Jahre bis heute

zurück zur Auswahl

Mittels Oberleitung wurde die Energie zum Betrieb dieser Lok bereitgestellt. Nur in nicht Schlagwetter gefährdeten Hauptstrecken eingesetzt (da Funkenbildung möglich).

Im Ruhrgebiet um 1850 eingeführte mechanische Einrichtung zur Befahrung eines Bergwerksschachtes vor Einführung der Seilfahrt. Hierbei bewegten sich die an einem Trapetzrahmen angebrachten Gestänge auf dem Tritte (Plattformen) angebracht waren in einem pendelnden Hub vertikal auf und ab. Der Befahrer musste somit bei jedem Hubende auf die gegenüberliegende Plattform überwechseln um nach oben oder unten zu gelangen. Diese Art der Befahrung löste das kraft- und zeitraubende Hinab- oder Aufsteigen an der Fahrte ab.

Bereich des Schachtdurchmessers der für die Seilfahrt (Fahrung) genutzt wird. Es gibt auch Wettertrümme(r) und Versorgungstrümme(r)

Schachtscheibe mit Versorgungsleitungen und zwei Fahrtrümmer

Selbstretter, Filterselbstretter

Tasche zur Unterbringung des Selbstretters welche auf den Lampengurt aufgezogen wird und immer "am Mann" getragen werden muß.

Aus Manilahanf gefertigtes Förderseil, fälschlicher Weise auch "Aloé-Seil" genannt. Wurde im Ruhrgebiet noch bis 1890 eingesetzt, dann aber aus sicherheitstechnischen, kostenpolitischen und wegen deutlich höheren Last- und Standfestigkeitskennzahlen vom Stahlseil verdrängt.

Dralllose Flachseile aus Stahl wurden oft bei der Köpeförderung als Unterseil eingesetzt, da diese günstiger als Rundseile waren und bei Lastwechsel nicht ausspurten

Eingeschlossene Kohlenschicht zwischen den Gesteinsschichten

Bergmann beim Einbringen von Holzstempeln in einem ausgekohlten geringmächtigen Flöz in steiler Lagerung

Gestell zur Aufnahme der Förderwagen und zur Personenbeförderung welches zum Transport im Schacht dient.

Zur Förderung von Langmaterial oder Großgerät konnte dieses unter den Förderkorb angehangen werden. Hier wird ein Continuous-Miner (etwa 40 t) von der Hängebank nach untertage geschickt.

Treibt oder wickelt das Förderseil auf

Dampffördermaschine

Bedient die Fördermaschine und ist für den reibungslosen Förderbetrieb zuständig. Wohl einer der verantwortungsvollsten Posten auf einem Bergwerk. Auf einem Seilfahrtsschacht war dieser für die sichere Ein- und Ausfahrt der Schichtbelegschaft verantwortlich.

Jegliche zur Förderung genutze technische Einrichtung (Gurtband, Kettenförderer, Grubenlok etc.)

Drahtseil an dem der Förderkorb angehängt ist. Unterschieden wird in Längsschlag- und Kreuzschlagseil. Bevorzugt wird das drallfreie Kreuzschlagseil, da dieses weniger die Spurlatten belastet.

Akustisches Signal zur Aufnahme oder Beendigung der Seilfahrt

Gleisgebundene Waggons mit einem Füllvermögen von 5000 Litern oder mehr. Zu den Anfängen wurden Förderwagen mit 600 Litern Rauminhalt genutzt

Groß dimensioniertes Grubengebäude am Schacht. Hier werden die Förderwagen auf den Förderkorb geschoben und Frisch- oder Abwetter in/aus die/der Grube geleitet.

Die Fundgrube schließt sich zu beiden Seiten des Fundpunktes an. Sie ist die älteste Form des Bergwerkseigentums und hat im Laufe der Geschichte und in den gesetzlichen Bestimmungen eine Vielzahl von Größen erhalten. Anfänglich war es ein Quadrat mit sieben Lachtern (14,64 m) Seitenlänge mit dem Fundpunkt im Zentrum, welche dann auch Geviert genannt wurde. Da diese kleine Flächenausdehnung aber schon bald für den Steinkohlebergbau nicht mehr zweckmäßig war, wurde zuerst ein Wehr verliehen (14 x 7 Lachter). Später wurde dann die Länge der Fundgrube auf 42 Lachter erhöht.

An diesem wird durch eine Bohrung oder Grabung das Vorhandensein eines bauwürdigen Flözes nachgewiesen. Danach erfolgt die Beglaubigung durch das Bergamt und die Verleihung

zurück zur Auswahl

Auf das Grubengebäude einwirkender Druck. Dieser führt zur Deformation von Ausbauen oder zum Hochquellen der Sohle. Kann im schlimmsten Fall zum Totalverlust (Verbruch) einer Strecke führen, wobei diese unpassierbar wird.

Durch den Bergbau ausgelöstes plötzlich eintretendes Lösen von Gebirgsspannungen, oft mit einhergehendem Verbruch des Grubengebäudes. Umgangssprachlich fälschlicherweise Erdbeben genannt, da dieser auch übertägig spürbar ist.

Die Sicherheitsvorschriften wurden über die Jahrzehnte deutlich verbessert und heute sind die Unfallziffern vergleichbar denen der übrigen Industriebetriebe. Aber noch vor gut fünfzig Jahren sah dies anders aus. Todesanzeigen allein der verunglückten Angestellten (Steiger) von Sept./Oktober 1954

Dieses Teufverfahren gefriert eine Säule um den zu teufenden Schacht, um diesen vor Wasser oder vor dem Eindringen flüssiger Schichten zu schützen. Heute die mit Abstand häufigste Art einen Schacht abzuteufen.

Lampe (Kopf oder Handlampe) - Füher wurden schlagwettergeschützte Benzin- oder Ölbrandlampen und später elektrische Pottlampen ausgegeben. Heute werden nur noch Akkulampen (Kopflampen) eingesetzt.

Wetterlampe

Anhand von Probebohrungen und schon aufgeschlossenen Flözen geschätzte "Gesamtmächtigkeit" der Kohlenflöze im Ruhrgebiet.

Flammkohle 6,9 m
Gasflammkohle 6,6 m
Gaskohle 14,0 m
Fettkohle 24,4 m
Eßkohle 4,9 m
Magerkohle 2,6 m

*Angaben aus 1954

siehe Wassertrogsperre

Aufbewahrungskiste für das am Betriebspunkt benötigte Werkzeug oder Material

Um das Einfrieren der Kohle bei einem winterlichen Bahntransport zu vermeiden wird die Kohle nach der Verladung mit Glykol besprüht

Untertägiger Brand

Austretendes Gas bei der Gewinnung von Steinkohle. Vorwiegend Methan (CH4) und Kohlendioxid (CO2) - siehe Methan
Im Jahr 2004 wurden rund 160 Mio m³ Grubengas zur Stromgewinnung genutzt. Die Gesamterzeugung belief sich auf 560 GWh.

Der rechnerische Bedarf an Grubenholz (für Ausbau, Verzug etc.) in Festmetern je 1000 t Förderung
1885: 33,1 fm
1900: 33,1 fm
1920: 28,8 fm
1940: 30,7 fm
1948: 33,8 fm
Heute wird fast vollständig auf Grubenholz verzichtet

Elektrische Leuchte der bergmännischen Belegschaft. Heute werden nur noch Kopflampen als Mannschaftslampe eingesetzt. Das untere Bild zeigt Pottlampen aus den 1960er Jahren.

Fördert die Grubenwagen zum Schacht und übernimmt Transportaufgaben. Verschiedene Antriebsarten sind möglich:
- Fahrdraht (Elektro)
- Akku (Elektro)
- Druckluft (Pneumatisch)
- Motor (Benzin, Benzol oder Diesel   Verbrennungsmotor)

Fahrdraht

Akku

Druckluft

Diesel

Eine Ruhrthaler "Vollsicht" als Spielplatzobjekt

(Lüfter, Diffusor) - Ventilationsanlage die das Grubengebäude belüftet. Es gibt zwei Arten: einziehende oder ausziehende.

Untertägiger Pferdestall

Schlagwettergeschützte Telefonanlage untertage

Schwere Schlagwetter- oder Kohlenstaubexplosion in einem Bergwerk.
Die weltweit schweresten Grubenunglücke:
10. März 1906 in Courrières, Département Pas-de-Calais, Nordfrankreich - 1060 (1099) Tote
06. Dezember 1907 in Monongah, West Virginia, USA - 362 Tote
13. Oktober 1913 in Senghenydd, Glamorgan, South Wales - 439 Tote
Das schwerste Grubenunglück weltweit ereignete sich am 26. April 1942 in Benxi, Liaoning Provinz, China - 1549 Tote März
20. Februar 1946 auf der Zeche Grimberg III/IV in Bergkamen - 405 Tote
09. November 1963 auf der Miike Mine, Omuta, Fukuoka, Japan - 458 Tote

>Die Feuerwehr eines Bergwerks. Diese löscht Grubenbrände oder verhindert deren Ausbreitung im Grubengebäude durch das Abdämmen von Strecken. Die Grubenwehr ist für das Bergen von verunglückten Bergleuten genauso zuständig wie zur Vorbeugung von Brandgefahren sowie für den Erhalt und die Betriebssicherheit der Brandschutzeinrichtungen.

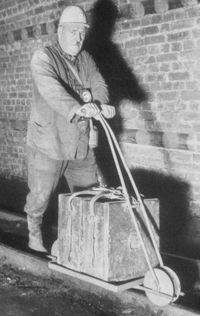

Ein Fahrrad welches auf Schienen fährt. Wird zumeist von Schlossern dort eingesetzt wo kein regelmäßiger Bahnverkehr herrscht oder sich eine Anfahrt einer Lok nicht lohnt, um an abgelegene Betriebspunkte zu gelangen.

Grubenroller

Grubenfahrrad

zurück zur Auswahl

Hier läuft die übertägige Kohlenförderung. Entweder ebenerdig (Rasenhängebank) oder unter Nennung der Höhe der Hängebank zu NN. Zur Zeit werden Hängebankhöhen von 10-17 m erreicht

Zweietagige Hängebank für die Mannschaftsseilfahrt

Ohne die ging nix! Der widerspenstigen Mischung aus Fett, Öl, Kohle und Schweiß konnte man nur mithilfe dieser und der Zuhilfenahme einer Nagelbürste zu Leibe rücken

Turmförderanlage mit ausladenden Oberteil der die Turmfördermaschine aufnimmt

Fördermittel (Winde) zur Förderung von an dem Seilgut angehängter Lasten

Hauerschein, Knappenbrief - Ernennungsurkunde (vergleichbar mit dem heutigen Facharbeiterbrief) nach erfolgreich abgelegter Hauerprüfung

Neben- (Hilfs)antrieb - Der Hauptantrieb (stärkster Motor) treibt die Abbaumaschine an. Da die Motorleistung aufgrund der kleinen Dimensionen der Grubenbaue und der Länge des Abbaubetriebes oft nicht ausreicht, wird an der Kehrseite meist ein Neben-(Hilfs)antrieb installiert um den Hauptantrieb zu unterstützen.

Kohlearten	Heizwert MJ/kg	Heizwert MJ/kg
	Feinkohle	Nusskohle
Flammkohle	-	26,0
Gasflammkohle	28,0	27,2
Gaskohle	28,5	29,3
Fettkohle	29,0	31,0
Eßkohle	29,5	31,8
Magerkohl	29,5	31,4
Anthrazit	29,5	31,0

Arbeitshelm - Kopfschutzbedeckung zum Schutz vor Kopfverletzungen, an diesem wird die sog. Kopflampe befestigt.

An erster Stelle steht der Bergwerksdirektor, dann folgen die Betriebsführer (Produktion, Gewinnung), Obersteiger, Fahrsteiger, Reviersteiger und Steiger. In der Mannschaftshierachie steht der Rutschenbär und Ortsältester (vgl. Vorarbeiter) den Hauern, Facharbeitern und Helfern vor.

Früher gab es strikte Regeln wobei der Grubenbetriebsführer eine besondere Stellung einnahm. Er war der Mann der alle Fäden untertage in strenger Hand hielt. Aber auch die Steiger hatten umfassende Befugnisse und konnten Mitarbeitern Geldbußen oder gar die fristlose Kündigung aussprechen. Im Zuge der Sozialisierung des Arbeitsrechts und der Erstarkung der Gewerkschaften wird heute aber ein eher normaler Umgang zwischen Steigern und Mitarbeitern gepflegt.

(Hobelstreb) - Durch eine Hobelanlage wird die zum Abbau anstehende Kohleschicht vom Flöz gelöst (abgeschält)

Diente zur Lagerung des Grubenholzes

Bergwerk welches ausschließlich der Versorgung der Eisenhütten (Stahlwerke) mit Kokskohle diente. Hüttenzechen wurden zumeist von den großen Stahlunternehmen wie Krupp, Hoesch oder Thyssen zur Eigenversorgung der Kokereien betrieben.

Bergwerk mit hydromechanischer Gewinnung. Dadurch können stark- oder steilgelagerte Flöze abgebaut werden. Der Abbau erfolgt dort durch einen Druckwasserstrahl (100 bar). Das Fördergut wird mithilfe von Wasser zutage gehoben. Erste Versuche wurden auf Pörtingsiepen/Carl Funke (1968-1972) und Gneisenau (1971-1977) durchgeführt.

Wasserstrahlwerfer im Streb

Bekannt wurde die Hydrogrube Hansa, welche das Verfahren 1977 im Rahmen eines Forschungsvorhaben einführte und als erste Grube in Westeuropa sowohl den Abbau als auch die Förderung vollständig hydraulisch durchführte. Ohne die Einstellung des konventionellen Abbaus, mußten dazu 17.500 m³ an neuen Grubengebäuden errichtet und 30.000 m Rohrleitung verlegt werden. 1980 wurde das Forschungsvorhaben wegen unzureichenden Abbauleistungen (<3500 tato) und des kostenintensiven Betriebes eingestellt. Wird nicht mehr ausgeübt.

zurück zur Auswahl

Zur sogenannte Inaugenscheinnahme mußte früher das Flöz freigelegt werden, das heißt der Bergbeamte musste das enblößte Flöz vorort begutachten können. Später, bei der Zunahme der Teufe, ging man auf die Bohrerschließung über. Dazu wurde der Bohrkern nach durchstößenen Karbonschichten geprüft und nachfolgend die Mutung von der Bergbehörde bestätigt.

zurück zur Auswahl

zurück zur Auswahl

Diese dienten als "Lebensversicherung" der Bergleute vor matten Wettern, da diese aufgrund der hohen Stoffwechselrate besonders empfindlich auf "schlechte" Wetter (vorhandenes Kohlenmonoxid CO) reagieren.
Trotz einiger (wie ich glaube schlecht oder zumindest sehr ungenau recherchierter) Veröffentlichungen werden dem Kanarienvogel auch Schlagwetterprognosen angedichtet, die aber anscheinend nicht der Wahrheit entsprechen dürften. Ich lasse mich aber dahingehend gerne eines besseren belehren!!

Stahlformteil um das Lastabgleiten der Kappe vom Stempel zu verhindern

Pyrit (FeS 2) Schwefeldisulfit - Goldglänzendes Mineral welches im Karbon vorkommt

Katzengoldeinlagerungen

Besteht zumeist aus drei Räumen (Weisskaue, Dusche, Schwarzkaue). In der Weißkaue legt der Bergmann seine Strassenkleidung ab und geht durch die Duschräume zur Schwarzkaue. Dort zieht er seine Arbeitskleidung an. Bei Schichtende hängt der Bergmann seine Arbeitskleidung wieder in der Schwarzkaue auf, duscht und zieht sich in der Weißkaue wieder an. Bis 1938 war allerdings der sogenannte Schwarz-Weiss Bereich noch nicht eingeführt und der Bergmann musste seine Strassenkleidung an den gleichen Haken hängen.

Schwarzkaue

Duschbereich

Ganz früher gabe es sogar Badewannen für die Steiger

Dort hängt der Bergmann seine Kleidung auf. Zumeist an Ketten oder Seilen aufgehängt wurden diese bis unter die Decke gezogen und abgeschlossen, um das Reinigen der Kaue zu erleichtern. Jeder Kauenhaken war personalisiert d.h. nur der Bergmann dem der Haken gehörte hatte einen Schlüssel zum lösen des angebrachten Schloßes. Wurde der Schlüssel verloren, rückte der Kauenwärter nach viel Papierkram mit einem Bolzenschneider an und schnitt den Korb (Kauenhaken) kurzerhand ab. Zum Schutz vor versehentlichen Herunterfallen der Kleidungsstücke durch das Aufziehen oder Herunterlassen von Nachbarkörben knotete man die Ärmel der Arbeitsjacke um die aufgehängten Wäschestücke. Bevor es die Stempelmarken gab wurden dort auch kurze Notizen des Reviersteigers in die Ketten gesteckt (siehe Bild) um an säumige oder wichtige Termine zu erinnern. Kauenhaken mit Beschwerungsgewichten (siehe Bild) wurden in den 80er Jahren zumeist wegen der Unfallgefahr ausgetauscht und sind heute ein begehrtes Sammelobjekt. Unfälle in der Kaue waren immer schon ein Problem, da dort oft Werkzeuge (Schraubenschlüssel, Hämmer etc.) zwischengelagert wurden die durch die Löseversuche der Nachbarn herunterfielen und jemanden ungewollt aus großer Höhe trafen. Seitens der Betriebsführung wurden Stichpunktkontrollen durchgeführt und Haken die schwerer als der Durchschnitt waren, wurden einfach abgeschnitten und der Inhaber wurde vor Schichtbeginn zu einem sehr persönlichen Gespräch geladen.

Kauenhaken als Infoboard

Gewichtsbeschwerter Kauenhaken

>Maschine zum Erstellen eines Kerbs

Diese Maschine erzeugte einen vertikalen Einschnitt in das Kohleflöz damit sich diese leichter lösen ließ

(Ein- Zweikettenförderer) - Horizontale mechanische Fördereinrichtung für körniges Gut. Die Mitnehmer sind an einer oder mehreren Endlosketten angebracht und nehmen das Fördergut mit. Kann bis zu einem gewissen Grad auch in der Auf- oder Abwärtsförderung genutzt werden. Wird aufgrund der massiven Bauart auch als Panzerförderer oder schlicht Panzer bezeichnet

Zweikettenförderer im Streb

Grubenkittel, Meisterkittel - Früher wurde von den Aufsichten eine lange weiße Arbeitsjacke mit zweireihigem Knopfbesatz getragen. Abwertende Bezeichnung der Aufsichten: "Da kom'se wieder, die Kittel". Heute wird generell eine einheitliche Arbeitskleidung getragen, daher nicht mehr anwendbar.

"Zeche Eimerweis" - Kleinzechen oder Stollenbetriebe im südlichen Ruhrgebiet mit einer Belegschaft von deutlich unter 50 Mitarbeitern. Im Jahre 1961 belief sich die Förderung solcher Kleinbetrieb in NRW dennoch auf 671.418 t bei einer Mitarbeiterzahl von 2274 Angestellten und Arbeitern.

Klüfte und Spalten entstehen durch Gebirgsverschiebungen. Sie sind Hohlräume in denen sich Mineralien ablagern können. Aufgrund der Tektonik im Steinkohlenbergbau aber seltener anzutreffen.

Mechanische Fördereinrichtung die das Förderseil nicht aufwickelt sondern auf einer Scheibe treibt. Auch Treibscheibenförderung genannt. Da die Klemmkraft für ein Zugseil meist nicht ausreicht und das Seil sonst rutschen würde, wird ein Unterseil benötigt um das Kräftegleichgewicht herzustellen.

Koepe-Förderung auf Hannover I

(Anthrazit, Magerkohle, Esskohle, Fettkohle, Gaskohle, Gasflammkohle) Die Ruhrkohlen werden nach dem Gehalt von Flüchtigen Bestandteilen (*waf) beurteilt. An den Grenzen enscheidet das Backvermögen, gekennzeichnet durch die Blähzahl, über die Zugehörigkeit zu einer Kohlenart. Kohlearten mit einem geringen Gehalt an flüchtigen Bestandteilen (Mager- und Anthrazitkohlen) werden als sogenannte Hausbrandkohle zur Feuerung von privaten Öfen oder industriell genutzt. Die Fettkohle wird als Kokskohle verkokt. Mit der Abnahme an Flüchtigen Bestandteilen steigt der Inkohlungsgrad, das heißt das Alter der Kohle und damit nimmt der Kohlenstoffgehalt und Heizwert zu.

Kohlenart / Gehalt an Flüchtigen Bestandteilen (waf) in %

Flammkohlen >40 (Dorstener Schichten)
Gasflammkohlen 35-40 (Horster Schichten)
Gaskohlen 35-30 (Essener Schichten)
Fettkohlen 30-20 (Bochumer Schichten)
Eßkohlen 20-14 (Wittener Schichten)
Magerkohlen 14-10 (Sprockhöveler Schichten
Anthrazit <10

*waf = wasser- und aschefreie Kohle

Kohlekleinanfall - Durch Zerkleinerung beim Abbau oder beim Transport entstandenes Feingut. Speziell bei Hausbrandzechen musste der Anfall von Feinkohlen vermieden werden, da die dadurch entstandene Feinkohle nur schwer oder zumindest mit kaum einem Gewinn verkauft werden konnte.

Der Kohlenvorrat im Ruhrgebiet wird mit geschätzten 85 Mrd. t angenommen, welche aber nur teilweise gewinnbar sind. 12 Mrd. t sind bereits abgebaut worden. Die größte Menge mit 12 Mrd. t steht in einer Teufe von 1500 m an und nimmt bis zu einer Teufe von über 3000 m stetig ab.

Hier wird der für die Stahlerzeugung notwendige Koks erzeugt

Verkokte Steinkohle wird in Stahlwerken zur Erzeugung von Stahl genutzt. Als einzige allein verkokbare Kohlenart gilt die Fettkohle. Alle anderen Kohlenarten werden nur als Mischung oder als Magerungsmittel eingesetzt. Prinzip: Die Ofenkammern (Volumen 20-70 m³) werden mit der vorgeheizten Kokskohle beschickt und luftdicht verschlossen. Der Wärmeübergang von den ca. 1100°C heißen Heizwänden zersetzt die organische Kohlensubstanz. Nach einer vorgeschriebenen Garungszeit wird der ausgegarte Koks mit einer parallel zur Ofenbatterie verfahrbaren Ausdrückmaschine aus dem Ofen gedrückt. Der Koks wird dann in einem Löschwagen gelöscht (abgekühlt). Man unterscheidet hierbei zwei Verfahren einmal das Nasslöschen mit Wasser zum andern die Kokstrockenkühlung (KTK) mit Inertgas. Die fertige Kokskohle unterscheidet sich deutlich in Gewicht und Aussehen von der zur Verkokung eingesetzten Kohle.

Zechenkolonie - Bergmannshäuser die von der Bergwerksgesellschaft erbaut wurden um günstigen Wohnraum für die Belegschaftsmitglieder zu schaffen.

Batteriebetriebene (Akku) schlagwettergeschütze Personenlampe. Der Leuchtkopf ist mit einem ca. 1 m langen Kabel mit dem Akku verbunden. Der Akku wird am Lampengürtel befestigt, der Lampenkopf kann am Helm befestigt werden.

Material oder Maschinen die im Förderkorb transportiert werden können. Nicht korbgängig sind z.B. Rohre oder sonstiges Langgut, diese werden zum Transport unter dem Förderkorb angeschlagen

Figur von Wilhelm Herbert Koch mit vergnüglichen Geschichten und Anekdoten von "anne Ruhr" im Zeitgeist der 1960er, diese sind in der WAZ erschienen

Kurvengängige Bandanlage

Kurvenband Abwurf

Anteilsschein (vergleichbar einer Aktie) an dem Kapitalvermögen einer Bergwerksgesellschaft nach Brockhaus Bilder-Conversations-Lexikon, Band 2. Leipzig 1838., S. 685.:
Kux ist ein wahrscheinlich aus der slawon. Sprache stammendes Wort , in welcher »Kukus« ein Theil und »kuksen« theilen bedeutet. Jedes Bergwerk oder jede Zeche (Schmelzhütte) wird in 128 Antheile getheilt, von denen jeder ein Kux heißt. Es werden 32 Kuxe auf eine Schicht, 4 Kuxe auf einen Stamm gerechnet. Einige leiten das Wort Kux auch von einem Manne dieses Namens aus Schneeberg ab, welcher zuerst diese Art Eintheilung eingeführt haben soll. Ein Erbkux besteht gewöhnlich aus vier Kuxen und ist ein solcher, der von Dem, auf dessen Grund und Boden ein Bergwerk liegt, frei gebaut wird.

zurück zur Auswahl

Hier wird die Kohle in die Förderwagen verladen und zum Schacht befördert

Das Lagerungsverhältniss gibt das Einfallen der Kohleflöze zum Gebirgshorizont an. Siehe auch Gon
0-40 gon = flache Lagerung
40-100 gon = steile Lagerung

(Lampenstube) - Hier werden die Grubenlampen ausgegeben, gewartet, geladen und repariert. Früher wurden für Beschädigungen regide Strafen vom Lohn einbehalten um einen sorgsamen Umgang mit dem Geleucht zu fördern. Der Verlust einer Grubenlampe kam damals einem Wochenlohn gleich! Gewaltsam geöffnete Sicherheitsverschlüsse wurden sogar mit fristloser Kündigung geahndet...

Lampenstube mit Ausgabe

Lampenstube mit Selbstentnahme

(früher Debit) - Verladung der Kohle für den Verkauf zumeist auf LKW. Früher auf Hand- oder Pferdekarren später dann auf die LKW's der Brennstoffhändler für die Hausbrandversorgung

Eine bezahlte Schicht die z.B. bei Anlegung oder Abkehr gewährt wird um die nötigen betrieblichen Dokumente zu erhalten. Ist oft mit sehr viel "Lauferei" verbunden, daher Laufschicht

Lehrstreb - Übertägiger Ausbildungsort um den Auszubildenden das Geschehen realitätsnah zu erläutern. Untertage gab es aber auch gesonderte Lehrreviere, die deutlich praxisnaher waren ohne aber Leistungsdruck zu produzieren....

Hier wird den Auszubildenden das Grundwissen beigebracht

Ausbildungswerkstatt

(Plattenband) - Händisches Trennen von Bergen und Kohlenbrocken (>120 mm) auf einem langsam laufenden Stahlgliederband. Dabei werden auch Fremdkörper wie Holz oder Eisenteile aussortiert. Hier wurden früher zumeist Berginvaliden oder Lehrlinge eingesetzt.

Leitwarte oder Leitstand - Schalt- und Bedienbild der Anlagen. Hier wird die Anlage gesteuert und überwacht.

Bedienschrank einer Wäsche um 1955

Leitstand einer Aufbereitung um 1990

(Lohnhalle) - Dieser wurde früher zur Auszahlung des Lohns genutzt, heute sind dort oft die Steigerbüros untergebracht.

Lichthof oder Lichthalle

Verbesserter Hobel für den mechanischen Abbau

Hier werden untertage die Dieselkatzen (EHB) gewartet, betankt und Instandgesetzt

Dieselkatzenschuppen

zurück zur Auswahl

Bezeichnet die Dicke einer Gesteinsschicht, speziell aber einer Minerallagerstätte (Flöz). Ein niedermächtiges Flöz hat eine geringer Dicke (Höhe <75 cm), dagegen kann ein mächtiges Flöz im Ruhrgebiet bis über 3 m Mächtigkeit haben.

Gewinnung in einem niedermächtigen Flöz (hier 32 bis 45 cm) im Liegen. Man beachte das hier aus Platzgründen keine Kappen zur Sicherung des Hangenden gesetzt wurden. Hier konnten nur besonders konstruierte Stempel eingesetzt werden, die den Bergmann nicht weiter einschränken durften. Die Kohle wurde von Hand hereingewonnen und mußte durch ein spezielles Gurtband abgezogen werden. Der Einsatz in solchen Streben war sehr begehrt, da es hierfür eine besondere Erschwernisszulage gab!

Ein 3 Meter mächtiges Flöz

(Malakoff) - Gemauerter Fördertum mit Wandstärken von über 2 m aus Ziegel-, Feld- oder Sandstein. Erbaut ab 1850 bis etwa 1880, wurde danach durch stählerne Fördergerüste abgelöst.

(Fahrnummer) - Individuelle Nummer die z.B. an den Grubenlampen angebracht ist. Früher konnten so Beschädigungen von betrieblich gestellter Ausrüstung dem Bergmann in Rechnung gestellt werden. Auch musste jeder Bergmann früher seine Fahrmarke vor der Anfahrt von dem Markenbrett (siehe Markenstube) nehmen und diese bei Schichtbeginn persönlich einem Vorgesetzten bzw. dem Anschläger übergeben um so seine Anwesenheit zu belegen.

Abgabe der Markennummer bei der Anfahrt

Heute erfolgt dies bei Schichtbeginn und zum Schichtende jeweils elektronisch durch den Durchzug der Magnetkarte an der Stempeluhr (AZE)

Markenkontrolle -> siehe AZE - Hier wurden früher die Anfahrmarken aufgehängt die nach erfolgter Anfahrt ausgehändigt werden mussten. Einfaches aber effektives Kontrollsystem.

Händisches Bemarken der Schichttafeln

Bevor es ein einheitliches Vermessungswesen gab, wurden solche als Basispunkt zur Vermessung genutzt.

Die auf der Zeche Hannibal gefundene Platte diente als Referenzpunkt für alle markscheiderischen Vermessungen des Bergwerks

Bergtechnischer Vermesser eines Bergwerks. Dieser vermisst das Grubengebäude und erstellt Rißzeichnungen des Bergwerks. Er ist auch für die bergtechnische Analyse der zu erwartenden Bergsenkung und der Ausrichtung des Abbaus verantwortlich.

Das Einfallen des Flözes wird von den Markscheidern vermessen

Laufgang von der Kaue zur Hängebank. Die Mannschaften wurden so vor der Witterung geschützt.

Hier ist der Mannschaftsgang als Übergangsbrücke zu erkennen

Meßstock (1 Meter) eines Grubensteigers der einer zierlichen Hacke ähnelt. - Heute nicht mehr gebräuchlich. Der Meßstock (Steigerstock oder auch Fahrstock) wurde zur Messung des Abbaufortschrittes verwandt. Es soll auch Steiger gegeben haben deren Stöcke geringfügig weniger als einen Meter lang waren um der Zeche einen Teil des Gedinges zu ersparen?!? Das Blatt (Picke) wurde zum Prüfen und Lösen des Hangenden bei einer Begehung des Strebs genutzt.

Geruchloses leicht entzündliches Gas, welches in den Steinkohleflözen oder dem Nebengestein eingeschlossen ist und zu Schlagwetterexplosionen führen kann. Umgangssprachlich wird Methan welches aus Grubenbauen austritt Grubengas genannt. Bei Normaldruck von 1013 hPa ist ein Vol.-Anteil von 4,8 - 19% zündfähig. Dieses Gas zählt zu den sogenanntes Treibhausgasen (Klimakillern), welche die Erderwärmung unterstützten und wird verstärkt seit den 1990er Jahren aus stillgelegten sowie aktiven Bergwerken abgesaugt und zur Stromerzeugung genutzt.

Der Begriff ist eigentlich schon lange nicht mehr gebräuchlich, da seit ca. 30 Jahren im Bergbau kaum noch Grubenholz zum Ausbauen verwandt wird. Das Mutterklötzchen war das Reststück des "auf Maß" abgesägte Stempels, welcher dann als Anmachholz (da gut abgelagert) gerne mit nach Hause genommen wurde, um den heimischen Herd anzufeuern. Vorher wurde durch mehrere 90° Sägeschnitte das Holz in einzelne Stege geschnitten, die dann leicht abgebrochen werden konnten. Die Mitnahme von Werksmaterial war zwar streng verboten, wurde aber hierbei überwiegend geduldet. Die Mitnahme galt oft als Gewohnheitsrecht

zurück zur Auswahl

Teilschnittmaschine mit einem schwenkbaren Fräßvorsatz der in der Form dem Horn eines Nashorns ähnelt

zurück zur Auswahl

zurück zur Auswahl

Herzförmige aus Aluminium hergestellte Schüppe mit kurzem Stiel und großer Fläche. Dies wurde (wird) eigentlich nur für das händische "Wegfördern" von Kohle genutzt, da die Bauart und das Volumen ein "schüppen" von anderem Material kaum zulässt... Das Wort Pannschüppe leitet sich von Pfanne ab, da diese ähnlich aussieht. Auf einigen Bergwerken ist diese allerdings auch als "Weiberarsch" bekannt.

Pannschüppe und Gewinnungshammer im Strebbetrieb

Massiv ausgeführte Elektrolampe aus den 1960'er Jahren

(Brikett) - Dieser überwacht und bedient die Brikett- bzw. Eierkohlenpressen

Kurze Arbeitsunterbrechnung, etwa das Pendant zur Zigaretten- oder Kaffeepause übertage

Vor der Schicht

Untertage

Unzerbrechliche Getränkeflasche aus Aluminium oder Kunststoff generell als Beschreibung einer Flasche gebräuchlich. Glasflaschen wurden untertage eher selten verwendet, da die Bruchgefahr zu groß war.

Zur Aufrechterhaltung der Ordnung wurden auch betriebsfremde Reinigungskräfte an besonders exponierten oder auch an einigen speziellen Orten eingesetzt. Dies war aber immer eine Ausnahme, da für die Sauberkeit das Betriebspersonal zu sorgen hatte. Ein kurzer Einsatz als Reinigungskraft wurde zwar gerne den übertägigen Auszubildenden auferlegt, dies allerdings nie als Strafe für begangene Untaten. Dafür gab es andere Mittel!

(Püngeldienst - Plüngel) - Mitarbeiter die sich um den Kleidertausch der Bergleute kümmern. Jeder Bergmann hat mindestens zwei Garnituren Arbeitskleidung. Die gebrauchte Arbeitskleidung wird in dem sogenannten Püngelsack gesteckt und mit einer Püngelnadel (mit geprägter Kauenhakennummer) verschlossen und dann in den Püngelkontainer "abgeworfen". Diese Kleidung wird kostenfrei gereinigt und dem Mitarbeiter wieder in das Püngelfach gelegt. Der Mitarbeiter kann diese dann in der folgenden Woche wieder nutzen. Ein Kreislauf, der nur bei verloren gegangener Arbeitskleidung unterbrochen wird. Dann muss beim Püngeldienst eine Verlustmeldung aufgeben werden und man bekommt neue Arbeitskleidung gestellt.

Püngelentnahme

Grubenhemd (Schlosserflanell) - Als Arbeitskleidung gestelltes kragenloses Arbeitshemd. Blau-weiß gestreift. Erinnert an ein Fischerhemd, wobei aber die Knopfleiste und die Stoffausrichtung etwas anders sind

Püttologe - Vermeintlicher vornehmer Ausdruck für einen Kumpel. Sollte aber nur von diesem gebraucht werden, sonst wird's oft eher Abwertend verstanden.

Als Arbeitskleidung gestellte fersenlose Arbeitssocken. Grau-Schwarz meliert

Schwefelkies , Katzengold

zurück zur Auswahl

zurück zur Auswahl

Ersetzt die Einzelstempel im Streb. Dazu wurden sogenannte Ausbaurahmen entwickelt. Diese konnten selbsttätig hydraulisch Vorgezogen werden. Vorläufer des Schreitschildes.

Schnell fertig werden! Gerne auch in Verbindung mit Remmidemmi gebraucht - Aufruhr oder Ärger. "Dat muß hier aber Rambazamba fertich werden, son'st gibt's hier Remmidemmi!!! -> Dies muß schnell erledigt werden, sonst gibt es Ärger.

(Raubrevier) - Ausräumen der verwertbaren Maschinen und Baue eines ausgekohlten Strebs oder einer Strecke

Eintreiben des Setzkeils

Rauben des entlasteten Reibungsstempels mittels Hubzug

Arbeitsanweisung

Bei der schälenden Gewinnung (Hobelstreb) wird nach der Schälfahrt die Richtung des Hobels umgestellt und bei der sogenannten Räumfahrt das abgeschälte Material auf den Kettenförderer "geräumt"

Von der Richtstrecke werden Strecken zu den Revieren (Abbaubetriebspunkten) aufgefahren. Diese ist zumeist die Hauptstrecke welche zum Schacht führt.

Schrittweises Vorholen der Förder- und Gewinnungseinrichtungen beim Abbau. Heute vollmechanisch durch eine Hydraulik.

Manuelles Rücken der Rinne auf der Kohleschicht

Rücken mithilfe eines Hubzugs

Dialekt der im Ruhrpott gesprochenen Mundart, die allerdings heute immer weiter abnimmt. Mit typischer Dativ - Akkusativmischung sowie gemischten Pronom - Artikeleinbau im Satzaufbau: "Gib' mich ma' die Zeitung! -> "Gebe (Gib) mir mal bitte die Zeitung"
Diese entwickelte im Ruhrgebiet über einige Jahrzehnte Ihre eigene Redewendungen und spezifischen Begriffe die für die Arbeitswelt im Bergbau typisch waren . Siehe Tegtmeier

Oberbegriff der im Ruhrgebiet geförderten Kohle. Später (ab 1969) auch als Unternehmensname genutzt -> RAG Ruhrkohle A.G.

zurück zur Auswahl

Hangender Gesteinsbrocken (>1m³) welcher sich im Abbau unberechenbar an der Firste verkeilt und sich dann schlagartig löst. Auch als Witwenmacher bezeichnet

Ausbau ohne Vorpfändung. Der Bereich direkt am Kohlenstoß wurde hierbei nicht gesichert.

Hierbei wird ein Hobel an der Abbaufront entlanggezogen, der bauartbedingt die Kohle vom Stoß löst. Erste Versuche wurden bereits 1937 auf dem Steinkohlebergwerk Ibbenbüren durchgeführt. Aber erst 1941 wurde mit dem Prismenhobel eine recht gut funktionierende Lösung gefunden. In Folge wurden immer mehr Hobelanlagen als Gewinnungsmittel eingesetzt.

Vielverwandtes Zitat für ein Ende einer Periode. Eigentlich die Stilllegung einer Zeche

Der letzte Förderwagen verläßt die Grube

technische Einrichtung um das Schieflaufen eines Gurtförderers zu vermeiden. Erreicht der Gurtrand die Hebelrolle, wird das Band automatisch stillgesetzt und kann erst nach Spannen und Ausrichten wieder in Betrieb genommen werden.

Eine Trage zum Kranken- oder Verletztentransport.

Der Schleifkorb war als Wanne ausgebildet um Verletzte auch durch beengte (verbrochene) Grubengebäude transportieren oder schleifen zu können und eine stabile Lage zu gewährleisten. Im schlimmsten Fall wurde darauf aber auch verzichtet...

Maschine zum Einkerben des Flözes zum leichteren Lösen der Kohlen. Hierbei wurde durch einen "Schräm" die aufliegende Gebirgsspannung gelöst.

Säulenschrämmaschine

Schrämmaschine von Eickhoff (1947)

Die erste eingesetzte Schrämmaschine von Eickhoff (1914)

Kettenschrämmaschine

Radschrämmaschine

Stangenschrämmaschine

Rahmenschrämmaschine

Hierbei wird der Streb kontinuierlich mithilfe von mechanischen Schilden (siehe Schreitschild) durch das Flöz geführt. Ein händisches Umsetzen der maschinellen Einrichtung ist nicht mehr notwenig

Hydraulisches Schild welches beim Abbau eingesetzt wird. Die Schilde sind über die ganze Länge eines Strebs in Reihe aufgestellt und werden nach dem Durchgang des Hobels (der Walze) automatisch vorgezogen und wandern als Einheit mit dem Abbau. Die Schilde schützten den Streb vor Verbruch.

Schon relativ frühzeitig (ab ca. 1928) wurden Überlegungen bezüglich eines "automatischen" Ausbaus für den Strebbetrieb durch Preisausschreiben und das betriebliche Vorschlagswesen angeregt. Davon waren allerdings die wenigsten praktikabel oder konnten damals technisch einfach noch nicht umgesetzt werden. Anhand der wenigen folgend aufgeführten Zeichnungen läßt sich der Gedankengang aber recht gut nachverfolgen. Wenn man bedenkt, daß es über 30 Jahre (1954) bis zum Ersteinsatz eines schreitfähigen Ausbaurahmens und fast ein halbes Jahrhundert (1970) dauerte, bis der erste Schildstreb zum Einsatz kam ist der Ansatz aber sehr interessant.
Waren diese Vorschläge damals noch reine "Zukunftsmusik", so sind sie dennoch auch heute (wenn auch nur ansatzweise) eine eindrucksvolle Prognose der folgenden technischen Entwicklung!

Starrer Ausbaurahmen
Vorschlag Hamel 1928

Ausbau mit hydraulisch verstellbaren Stempeln
Vorschlag Hamel 1928

Ausbaurahmen mit Raupenketten und Fahrrollen
Vorschlag Klein 1930

sogenannte Schwarz-Weissbereiche. Aus zumeist hygenischen Gründen wird Übertage gerade in Kauen oder dem Kantinenbereich darauf geachtet, daß Mitarbeiter sich an die "Kleiderordnung" halten. So ist z.B das Betreten der Weisskantine oder Weisskaue in Arbeitskleidung nicht gestattet. Die erste Schwarz-Weiss-Kaue weltweit wird 1938 auf der Schachtanlage Sälzer-Neuack eingeweiht.

Schwarzkaue

(EHB) - wird bei einer EHB zum Personaltransport eingesetzt.

Schwingbühne - hochklappbare Auffahrhilfe (Schienenverbindung) zum Auf(Ab)-schieben der Wagen auf (von) dem Förderkorb welche die Seildehnung im Betrieb ausgleichen kann

(Wasserseige) - siehe Rösche

Förderseil - Der Anfang der Seilförderung begann mit dem Einsatz von Hanfseilen, welche später zum Teil durch eiserne Ketten ersetzt wurden. Diese Ketten waren aber durch das hohe Eigengewicht nur bis zu einer bestimmten Teufe einsetzbar.
Hanfseile wurden im Ruhrgebiet bis etwa 1890 als Förderseile eingesetzt. Entweder als Rundseil (50 mm) oder aber als Flachseil (700 cm²) konnte sie eine Teufe von etwa 800 m erreichen.
Am 15. Oktober 1835 wurde im Ruhrgebiet das erste bruchsichere eiserne Seil (Patent Albert) auf der Zeche Sälzer & Neuack aufgelegt. Dieses Seil hatte eine Seilbruchlast von 40-60 kg/mm².
Im Jahr 1864 gelang es Felten und Guilleaume ein Seil aus Gußstahldrähten herzustellen welches mit 120 kg/mm² die nahezu doppelte Zugfestigkeit hatte und welches mit Erfolg eingesetzt wurde.
Weitere Entwicklungen führten bis in die 1950er Jahren zu einer Zugfestigkeitszunahme von 220 kg/mm².
Heute können rein rechnerisch Seile mit einer Bruchlast von 1800 kN/mm² (185.000 kg/mm²) hergestellt werden, solch hochfeste Seile werden aber generell nicht eingesetzt, da diese aufgrund der hohen Zugfestigkeit zu spröde sind. Generell wird bei sehr tiefen Schächten oder hoher Nutzlast auf die Mehrseilförderung übergegangen.
Die Machart spielt auch ein besondere Rolle für die Einsetzbarkeit als Förderseil.

Transport von Personen und Material in dem Bergwerksschacht. Die erste Fahrt am Seil wurde 1858 behördlich gestattet. Vorher wurde nur an der Fahrte bzw. mithilfe einer Fahrkunst eingefahren. Hierbei wird zwischen den beiden Arten bezüglich der Geschwindigkeit unterschieden:
Personenbeförderung: ~ 9 m/s
Materialförderung: ~ 12m/s

Hierbei wird der Förderkorb durch vier Führungsseile, welche im Schacht heruntergelassen sind, geführt. Durch einen speziellen Rahmen werden diese am Schachttiefsten auf Abstand gehalten und durch Gewichte beschwert um eine Durchhängen der Führungseile zu vermeiden. Diese Art von Führung hat sich im Ruhrgebiet aber wegen der hohen Problematik der Schiefstellung von Schachtröhren nie durchsetzen können. Hier war eine Zwangsführung durch Spurlatten von Nöten.
Diese Art von Führung ist zumeist in tektonisch stabilen Gebieten mit hohem Mergelhorizont wie England oder Frankreich zu finden und zeichnet sich durch einen geschmeidigen, fast erschütterungsfreien Lauf bei der Seilfahrt aus.

Radförmige Umlenkeinrichtung welche das Förderseil führt. Abhängig von dem verwendeten Seildurchmesser muss der Radius min. das 40-120fache betragen, da sonst unzulässige Biegebeanspruchungen auf das Seil einwirken und zu starken Verschleiß des Förderseiles führen. Der Begriff Seilscheibe rührt von der Haspelförderung her, da dort Scheiben aus Vollholz verwendet wurden.

Reservescheibe

(Stempelsetzen) - Aufstellen der Stempel. Gegenteil von Stempelrauben

Einschlagen des Keils zur Sicherung

Werkzeug um in einen hydraulischen Stempel die Setzflüssigkeit einzubringen und damit den Vordruck (Anpressdruck) zu erzeugen

Stempelsetzen mittels Hydraulik

Zur Erzeugung der Vorspannung wird mithilfe einer Setzvorrichtung der Gegendruck bei einem mechanisch wirkenden Reibungsstempel erzeugt.
- Keilsetzvorrichtung
- Setzklaue
- Spindelsetzvorrichtung
- Zahnstangensetzvorrichtung
- Setzpistole (hydraulisch)

Repariert und wartet die Signalanlagen am Schacht

Im Gegensatz zur Gestellförderung, bei der die einzelnen Wagen auf den Förderkorb geschoben werden, wird hier ein Skipgefäß mit dem Fördergut befüllt und zutage gehoben. Hier ist der Förderkorb als "Schüttbunker" ausgeform und wird untertage automatisch mit dem Fördergut beschickt. Das Skipgestell wir übertage automatisch entleert. Wegen des erhöhten Feinkohlenanteils der bei der Be- und Entladung ensteht, wird diese Förderart nicht bei der Stückkohlenförderung eingesetzt. Vorteil der Skipförderung: Schnelles Pendeln möglich, geringe Totlastförderung, geringe Belade- und Entladezeiten, Automatikförderung und geringerer Verschleiß, kleiner Schachtdurchmesser. Erstmals 1924 in Oberschlesien eingeführt.

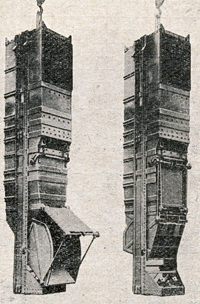

Skipgefäß

Betriebliche Anordnung eine über das normale Maß hinausgehende Schicht zu verfahren. Zumeist aber bei schwerwiegenden betrieblichen Störungen. Wer "betrieblich unabkömmlich" war musste diese verfahren.
In der NS-Zeit wurden sogenannte Panzerschichten angeordnet um die Förderung zu erhöhen, zur Ableistung war damals jeder verpflichtet

Hier sind zwei Begrifflichkeiten möglich:
1.) Mitarbeiter der durch viel Vitamin B in eine Position eingesetzt wurde. "Wenn der Horst nich' der Spannmann vom Obersteiger wär, würde der immer noch als Abschmierkerl rumlaufen"
2.) Zuarbeiter im Gedinge. "Der Jupp gibt immer voll Kette, 'nen anderen Spannmann will ich gar nich' haben"

1930 = 7730 t
1943 = 10178 t
1956 = 15700 t

Das plötzliche Setzen von Reibungsstempeln aufgrund des Gebirgsdrucks. Der Innenstempel drückt sich meist schlagartig mit einem Knall bis zu 2 cm in den Außenstempel

Schacht mit geringem Durchmesser zum Einbringen des Spülversatzes in die Grube

Mit Wasser vermengte feinkörnige Gesteinsstücke (Berge, Sand früher auch Hochofenasche etc.) die in das abgekohlte Flöz eingebracht wird um diese zu verfüllen und somit Bergsenkungen zu mildern. Wird nicht mehr ausgeführt.

Spülversatz Mischanlage üT

Vertikal an den Schachteinbauten (Einstriche) befestigte Führungsschienen zur Zwangsführung des Förderkorbs im Fahrtrum. Zumeist aus Holz (witterungsbeständiges Hartholz aus Australien - Eisenholz) oder aus Stahlschienen.
Es gibt drei Arten der Führung:
- Kopfführung
- Seitenführung
- Einseitige Führung (System Briart)

Rollenführung an Stahlspurlatten

Holzspurlatten einer Kopfführung

Einkettenförderer mit sog. Stauscheiben, die beim Abwärtsfördern das Fördergut vor Sturz und somit vor unnötiger Zerkleinerung schützten

Meister, Techniker oder leitender Angestellter unter- und übertage

Eisen-, Aluminium oder Holzstempel zur Abstützung des Strebs oder der Strecke. Schützt vor Verbruch der Strecke oder des Strebs. Im Bild zu sehen sind Reibungsstempel. Heute sind fast nur noch Hydraulikstempel (Folgegeneration) im Einsatz.

Die ersten Versuche mit Stahlstempeln zur Streckensicherung wurden schon um 1890 durchgeführt. Das untere Bild zeigt Eisenstempel die 1950 auf der 3. Sohle der Schachtanlage Friedrich-Thyssen II/V bei Erweiterungsarbeiten gefunden wurden, diese wurde erstmalig 1896 aufgefahren, daher sollten diese Stempel aus diesem Jahr datieren.

Gesprengter Stempel durch Kohlekleinablagerungen im Zylinder

Stempelsteiger - War für die Stempel und Kappen zuständig und muss diese täglich zählen um teure Verluste zu vermeiden. Oft wurden Stempel oder Kappen unter dem Haufwerk begraben und beim umsetzen oder rauben übersehen. Wird nicht mehr ausgeübt, da Einzelstempel nur noch in Übergangsbereichen eine Verwendung finden und der Streb mit Schreitschilden ausgestattet ist.

Hier das Einbringen eines Holzstempels mit Kappe zum Sichern des Strebs

anstempeln, abstempeln, ausstempeln - Arbeitszeiterfassung

Magnetstreifen-Stempeluhr

(Mehrzahl: Streben) Hier wird die Kohle abgebaut. Früher mit Hacke, später mit Abbauhammer und Schrämmmaschinen, heute vollautomatisch mit Hobeln oder Walzen

Um den Streb zu sichern muss immer ein Ausbau gesetzt werden. Früher war dieser aus Holz, später dann aus Stahlstempeln die einzeln geraubt und gesetzt werden mussten. Später wurden Ausbaurahmen eingesetzt die vorgezogen werden konnten. Heute gibt es Schreitschilde die schrittweise und vollautomatisch den ganzen Streb (mit Förder- und Gewinnungseinrichtungen) hydraulisch vorziehen.

siehe Kühlmaschine

Durchschnittliche (mittlere) Länge eines Strebes der dem Kohlenabbau dient. Heute je nach Lagerungsverhältnissen über 300 Meter, in den fünfziger Jahren war je nach Ausstattung eine Streblänge von bis zu 150 Metern möglich, davor meist nur 100 Meter oder weniger.

zurück zur Auswahl

(Tagebruch) Einsturz oder Durchsacken eines Grubenbaues oder Schachtes der sich bis an die Tagesoberfläche fortsetzt und einen Bruch (Öffnung) hervorruft

Jürgen von Manger (alias "Adolf Tegtmeier") machte durch seine Hörfunk- und Fernsehauftritte den Ruhrpottslang hoffähig. Eine unvergessene Persönlichkeit, der man nur Hochachtung zollen kann.

bzw. abteufen - Im Bergbau wird nicht gegraben sondern geteufen. Ein Schacht wird fast immer von der Tagesoberfläche niedergebracht und somit geteuft. Wenn ein lotrechter (seigerer) Schacht nicht nach Übertage durchgeht, sondern nur zwischen den Sohlen verläuft wird dieser Blindschacht genannt. Wird ein Schacht von Untertage aufwärts "geteuft" wird dies Unterfahren oder Aufbrechen genannt

Schachtbohrrahmen mit Meißelaufsatz

Deutsche Weiterentwicklung der Gerüstart des englischen Bocks; nach Eugen Tomson benannt. Dieses Gerüst trägt im Besonderen den deutschen Anforderungen einer Spurlattenführung sowie der Quersteifigkeit Rechnung.

Mechanisch-elektrische Vorrichtung zur automatischen Stillsetzung von Antrieben. Der Bediener muss hierzu in bestimmten Intervallen eine Freigabe zur Weiternutzung geben. Wird diese Sicherheitsmeldung nicht quittiert, so setzt sich der Antrieb selbstständig still.

(Tübbings oder Tübbinge) - Elemente aus Gußeisen oder Beton die entweder als Vollsegment oder Teilsegment beim Teufen auf das schon abgeteufte "Tübbingrohr" aufgesetzt werden und den Schacht vor dem Eindringen von Grubenwasser oder schwimmender Gebirgsschichten schützen. Die Segmente werden wie ein Stecksystem übertage zusammengefügt und dann durch das Unterhöhlen des Senkschuhs niedergebracht. Mit zunehmender Teufe wird das Niederbringen dieser mit einer Hydraulik unterstützt. Dieses Verfahren wird nur noch selten angewandt.

Doppelwandige Tübbingsäule

siehe Förderturm

zurück zur Auswahl

(Fördermaschine) - Durchtreiben des Förderkorbs über die vorgesehenen Endpunkte

Hier fällt ein Korb nach dem Übertreiben und Abscheren des Förderseils in die Fangklinken (Die wegfliegenden Splitter der oberen konischen Spurlatten sind zu erkennen)

Meist als Flachseil ausgebildet. Wird unter den Körben (verbindet diese) angeschlagen um diese zu stabilisieren und einen Gewichtsausgleich (notwendig bei Koepeförderung) zu schaffen

Unterseilaufhängung am Korb. Im Vordergrund sind die Förderseile der Gegenförderung zu sehen

So werden die Lehrgänge oder Fortbildungen im Bergbau genannt

zurück zur Auswahl

Gewinnungsrichtung des Abbaus
- streichend
- fallend
- schwebend

Forschungszeche, Referenzbergwerk - Nach dem schweren Grübenunglück (22.1.1925 - mit 136 Todesopfern) auf der Dortmunder Zeche Minister Stein wurde 1927 eine Versuchsgrubengesellschaft gegründet, welche die 1925 stillgelegte Zeche Hibernia zu Versuchszwecken nutzte um sicherheitstechnischen Fragen nachzukommen und die zu erforschen.
Aus kriegsbedingten Gründen (die Förderung sollte wieder aufgenommen werden) stand diese aber ab 1942 für den Forschungsbetrieb nicht mehr zu Verfügung. Im Hinblick darauf, wurde 1941 die Zeche Tremonia angepachtet und dort konnten 1944 die Versuche wieder aufgenommen werden. 1996 wurde die Versuchsgrube Tremonia stillgelegt. Auf den Versuchsbergwerken wurden Explosions-, Grubenbrand-, Lösch- und sicherheitstechnische Versuche durchgeführt.

(Vollversatz - Teilversatz) - Bei einem Vollversatz wird der abgebaute Teil des Flözes komplett mit Blas- oder Spülversatz gefüllt. Von Teilversatz spricht man, wenn z.B. nur "Rippen" versetzt werden. Soll heissen, daß nicht das ganze Volumen verfüllt wird sondern nur tragende Teile. Das Teilversatzverfahren wurde in den Anfängen bis zur Mitte des 20. Jahrhunderts eingesetzt um die Tagesschäden zu minimieren, als die Personal und Versatzmaterialkosten noch gering waren. Da es auf Grund der geringen Grobbergeausbringung der Wäschen und der hohen Kosten für den Ankauf von Versatzmaterial, sowie deren Transport und Versatz heutzutage nicht lohnenswert erscheint, wird entweder komplett abgekohlt (Bruchbau) oder es werden Sicherungspfeiler (Pfeilerbau) ausgespart um die Senkungen zu mildern. Eine Minimierung der Bergschäden wäre auch heute möglich, dies scheitert aber an den Kostenvorgaben, da es immer noch billiger ist Bergschäden zu finanzieren als dieser im untertägigen Betrieb vorzubeugen. Eine Milderung von Bergschäden ist selbst durch das Einbringen von Vollversatz nur zu etwa 2/3 zu vermeiden, diese kann aber durch einen enormen technischen und finanziellen Aufwand auf etwa 3/4 (also einer Oberflächenbeeinträchtigung von etwa 25%) gedrückt werden. Aber wer will das bezahlen...

Blindortsversatz als Teilversatz

Einbringen des Spülversatz als Vollversatz

Bergeversatz

Bei Vollversatz:
- Handversatz
- Blasversatz
- Scheuderversatz
- Fließversatz

Bei Teilversatz:
- Blindortversatz
- Bergeortversatz
- Rippenversatz
- Schachbrettversatz

siehe Abbaufront - Hier wird die Kohle abgebaut!

Sicherheitseinrichtung um das unbefugte Einschalten (z.B. bei Wartung oder Reparatur) von Anlagen zu verhindern. Dabei verriegelt ein Vorhängeschloß den Vorortschalter (Lasttrennung) und sichert diesen vor einer Betätigung.

Personalisiertes Sicherheitsschloß zur Sicherung der Vorortschalter

zurück zur Auswahl

(Wagenuntrieb) - Gleisumlauf um den Förderschacht. Die vollen Förderwagen werden zutage gehoben, laufen zu den Kreiselwippern und werden dort entleert. Die leeren Förderwagen laufen von dort dann wieder zurück zum Schacht

Die Aufbereitung; dort wird das Fördergut sortiert, klassiert und verladen. Als Produkte liefert diese: Stückkohlen, Nusskohlen, Staub, Schlamm, Misch- und Feinkohlen

Behälter welcher entweder unter dem Fördergefäß angebracht ist oder aber dieses komplett ersetzt. Mit diesem wurden anstehendes Wasser im Schachtsumpf zutage gefördert um die Pumpen zu entlasten. Hierzu wurde der mit einem Rückschlagventil versehenen Wasserkasten in den Sumpf hinabgelassen und nachdem dieser sich selbständig gefüllt hatte zutage gefördert und dort entleert.

(Wasserseige) - Ein Graben zur Ableitung von Grubenwässern auf Sohlenniveau

Seitliche Wasserseige

Ein ganz besonderes Kapitel. Grob gab es drei Arten von Werkzeugen:
Eigenwerkzeug - Das Werkzeug welches für die alltäglichen Arbeiten notwendig war. Eine Grundausstattung erhielt jeder Handwerker nach der Berufsausbildung und der Art der ausgeübten Tätigkeit. Dieses wurde oft sorgsam gehegt und gepflegt. Wurde dies verliehen, so erwartete man es im gleichen Zustand - bei Verlust aber Neuwertig - zurück!
Allgemeinwerkzeug - Abteilungseigenes Werkzeug zur freien Verfügung. War zumeist sperrig und in einem desolaten Zustand. Dieses wurde selten gewartet, oft irgendwo vergessen oder verschlampt und tauchte dann nie wieder auf. Ein ewiges Ärgerniss
Liebhaberwerkzeug - Alle Arten von Werkzeugen, die zwar nur selten (wenn überhaupt) für den Berufseinsatz benötigt wurden, sich aber im Laufe der Jahre durch Tausch, Fund, dauerhaftes Entleihen (!) oder durch gute Beziehungen zum Besorger (Materialdisponent) in den eigenen Schrank verirrten. Es gab Werkzeugschränke auf deren Inhalt ein mittlerer Handwerksbetrieb neidisch gewesen wäre...
Besonders beliebt waren hier die sogenannten "Feinmechanikerwerkzeuge", welche alle Schlüsselgrößen unter 17 mm beinhalteten. Genauso verhielt es sich mit den "Elektrikerwerkzeugen", diese wanderten auch gerne in die heimische Werkzeugsammlung.

Das durch die Betriebe angeschaffte Werkzeug war durchweg von bester Qualität. Eine Zerstörung stellte sich selbst bei dem rauhen Untertagebetrieb nur selten ein. Meistens ging es aber dennoch irgendwo verloren oder fiel beim Kauenreinigen von der Decke und tauchte dann natürlich nie wieder auf....

Verantwortlich für die Planung der Zufuhr und Ableitung der Wetter im Grubengebäude. Diese erstellt anhand von Ausgasungs- und Verbrauchswerten die benötigte Luftzufuhr- und den Abtransport der Grubenwetter. Diese ist für das untertägige Grubenklima verantwortlich.

Auch den vermeindlich unempfindlichen Maschinen steht ein Volumestrom zu. Bei Verbrennungsmaschinen muß eine vorgeschriebener Volumenstrom zu Betriebssicherheit gegeben sein. Dieser erhöht sich durch die Abgas- und/oder Wärmeleistung der Maschinen.

Jedem Bergmann muß am Arbeitsplatz (rein rechnerisch) eine vorgeschiebene Menge an Frischluft mittels des Wetterstroms zugeführt werden.

Damit wird ein luftdichter Abschluß eines Grubengebäudes erstellt. Um z.B. einen Brand in einer Abteilung zu ersticken, wird diese mit Wetterdämmen abgeriegelt (verdämmt) um die Sauerstoffzufuhr zu stoppen. In manchen Fällen wurde auch Inertgas in den Bereich eingebracht um einen Brand frühzeitig zu löschen.

Durch die zuständige Wetterabteilung eines Bergwerks aufgesteller "Durchleitungsplan" von Frischluft durch das Grubengebäude, der für eine ausreichende Versorgung mit atemfähiger und der Ableitung verbrauchter Luft sorgt

(Wetterofen) - Übertägige Bauwerke die als Abzug für die Grubenwetter dienten. Dazu wurde in einem Wetterofen (untertage) ein Feuer entzündet und der Kamineffekt zum Abzug der Wetter genutzt. Wegen der hohen Brand- und Explosionsgefahr wird ab 1863 der Betrieb von Wetteröfen Bergpolizeilich eingeschränkt und später gänzlich verboten

Öl- oder benzinbetriebene Grubenlampe, welche schon eine geringe Konzentration von CH4 anhand des Flammbildes anzeigt (siehe Aureole). Probleme waren oft falsche Wartung oder Handhabung (dadurch Verrußung; mit nachfolgender Höherstellung des Flammenbildes zum Erhalt der Leuchtkraft und der dadurch einhergehenden Erhitzung des Drahtkorbs - siehe Bild), illegale Öffnungsversuche, nicht erkannte Defekte (z.B. Dichtungs- und Glasausbrüche), Durchblasen der doppelten Drahtgitterkörbe, Zündung und Durchschlag der Abriebsreste der Selbstzündung...etc.! Im Falle eines Verlöschens der Lampe war eine Selbst- (Eigen-) Zündvorrichtung für deutsche Grubenlampen vorgeschrieben um diese eigenständig wieder zünden zu können. Im benachbarten Ausland war diese nicht vorgeschrieben, daher wurde oft auf den betrieblich vorgeschriebenen Gang zum Schacht zur Zündung verzichtet und die Lampe vorort versucht "wiederzubeleben"; was leider hin und wieder in einem Disaster endete. Mit dem Aufkommen des Magnetverschlusses wurde dies zwar eingedämmt, aber der Findigkeit der Bergleute konnte man dadurch kaum einen Einhalt gebieten... Mit dem ab 1921 in Deutschland wirksamen Verbot die Wetterlampe als Mannschaftslampe zu benutzen und dem dadurch verstärkten Einsatz von elektrischen Lampen wurden die durch Wetterlampen ausgelösten Schlagwetter von 65% auf 14% (1940) reduziert.

Hier ein typisch erhöhtes Flammenbild einer falsch befüllten Wetterlampe - Dadurch konnte infolge der Überhitzung ein Durchschlagen des Korbes und die Auslösung eines Schlagwetters erfolgen!

Wer übrigens mal mit einer Wetterlampe versucht hat sein dunkles Umfeld zu erkunden wird sich nicht wundern, dass alle alten Bergleute hellauf von den "neuen" elektrischen Lampen begeistert waren! Die Wetterlampen waren schwer, unhandlich und hatten kaum eine bessere Lichtausbeute als ein Teelicht!!! Aber schön sind sie dennoch...

Um die umtriebige Geldmacherei via ebay ein wenig dämpfen: Eine mit BM 399/60 gestempelte Wetterlampe (Verschlußring oder Topfoberteil) ist ein polnischer Nachbau aus den 1970ern, welcher als Andenken zu Hauf nach Deutschland importiert wurde, aber auf deutschen Gruben nie gefahren worden ist. Dies ist ein Nachbau der 400er Friemann & Wolf Lampe aber auf dem Topfboden mit EM ( Elektrometal Ciesczyn ) punziert. Dies hat keinesfalls mit irgendwelchen ausgedachten Betriebsmittelnummern oder Ähnlichen zu tun, auch sollte man den hahnebüchenden Beschreibungen einiger angebotener Lampen eher nicht trauen... Mehr als 40.-€ sollte speziell diese einem nicht Wert sein... Meine beiden BM 399/60 habe ich z.B. geschenkt bekommen. Beide funktionieren aber dennoch Einwandfrei!

Sicherheitsprengstoffe - Geringe Sprengwirkung, niedrige Brisanz und hohe Sicherheit gegen Schlagwetterexplosion. Dafür aber hohe Besatzdichte notwendig

Regelt den Wetterstrom (Luftzug) untertage. Für den Schienenverkehr werden automatische Wettertüren eingesetzt um das zeitaufwendige händische Öffnen und Schließen zu vermeiden. Wettertüren öffen in der Regel nur gegen den Wetterstrom, daher ist in ihnen ein kleine Klappe zum Druckausgleich angebracht um diese leichter öffnen zu können.

Automatische Pendelwettertür für die Streckenförderung

(Kreiselwipper oder Kipper) Auf einem Wipper werden die Förderwagen um die Längstachse gedreht und das Fördergut ausgeschüttet. Es gibt auch Selbstenladewagen, deren Seitenwände aufklappen oder Wagen deren Mulde sich bei der Entladung dreht oder kippt. Sobald die Wagen entladen sind werden diese wieder nach untertage gebracht um erneut gefüllt zu werden usw. Entfällt bei einer Skipförderung

zurück zur Auswahl

zurück zur Auswahl

zurück zur Auswahl

Neudeutsch: Gliedermaßstab
Jeder Schlosser hat einen in seiner Beintasche stecken. Ist nicht nur gut zum Messen von Abständen, sondern auch als Flaschenöffner zu gebrauchen.

Verbindet das Förderseil (die Seile) mit dem Förderkorb. Früher Zwieselkette.
