Ausbauarten und Grubenausbaue

Unter Ausbauen (Ausbau) wird im Bergbau das Abstützen und Sichern des Grubengebäudes mit technischen Mitteln verstanden. Man unterscheidet generell zwischen Strebausbau (Wanderausbau) und ortsfesten Streckenausbau.
Der Strebausbau wird mit dem Abbau mitgeführt d.h. die Stempel werden geraubt und vorgesetzt, daher auch die Bezeichnung Wanderausbau. Dieser ist ständig in Bewegung und folgt dem Abbaufortschritt, dort wurde bis zum Aufkommen von Stahlstempeln noch sehr lange Holz eingesetzt. Da aber die verwendeten Holzstempel nur eine gewisse Zeit eingesetzt werden konnten, wurden für den Grubenholzbedarf ganze Wälder abgeholzt. Später wurden metallene Einzelstempel eingeführt, die dann durch Ausbaurahmen und in neuster Zeit durch hydraulisch Schreitschilde ersetzt wurden.
Für den ortsfesten Streckenausbau wird schon seit langer Zeit Stahl eingesetzt, dieser ist zwar teuer aber dafür auch langlebiger. Es gibt drei Arten von Streckenausbauen:

- Teilgeschlossen (Bogenausbau)
Hierbei werden vornehmlich die Firstbereiche durch den Gebirgsdruck beansprucht
- Geschlossen (Ringausbau)
Hierbei treten durch den Gebirgsdruck Quer- oder Quellkräfte auf
- Ausbaulos (Ankerausbau)
Ab etwa 1970 werden verstärkt Gebirgsankern zur Sicherung der Strecken eingesetzt. Hierbei werden Bohranker in das Gebirge getrieben und mit einem Gesteinkleber verpresst. Dieser Kleber härtet aus und bildet so einen festen Mantel um die Strecke.

Vergleich der Ausbaumethoden:

Methode

Vorteil
Nachteil
Grubenholz

geringere Kosten
geringeres Gewicht
leichte Bearbeitbarkeit
kein unkontrolliertes Totalversagen
kaum wiederverwendbar
nicht überall einsetzbar
Witterungsanfällig
hohe Transportkosten
hohe Lagerkosten
hohe Ausbaukosten
geringere Druckbelastung
brennbar

Stahlprofile

Wiederverwendbar
hohe Druckbelastung
nicht brennbar
teilmechanisches Einbringen möglich
hohe Anschaffungskosten
hohe Transportkosten
hohe Ausbaukosten
mögliches Totalversagen

Anker

geringe Kosten
schnelle Herstellung
geringe Transportkosten
nicht brennbar
vollmechanisches Einbringen möglich
hoher Arbeitsaufwand
nicht überall einsetzbar
Anschlagen nur bedingt möglich
nicht wiederverwendbar



Profilunterschiede bei Stahl:
Stegprofil Schienenprofilen
  GI-Profilen

Rinnenprofil TH-Profilen
  Glockenprofilen


Hier die zum Streckenausbau benutzten Ausbaue:

Zeichnung   Bezeichnung

 Holztürstock (deutsch oder polnisch)

 Polygonausbau aus Holz

 Türstock aus Kappschienen

 Kappschienen auf Holzkästen

 Stahltürstock

 Gelenkloser Bogenausbau

 Nachgiebiger Bogen auf Holzkästen

 Nachgiebiger Bogen auf Senkstützen

 Nachgiebiger Bogenausbau aus Rinnenprofilen

 Starrer Ring- oder Ellipsenausbau

 Nachgiebiger Ring- oder Ellipsenausbau

 Kappe auf Mauerwerk

 Bogenform aus Formstein

 Ringform aus Formstein

Anwendungsbeispiele in der Praxis: Eine Auswahl

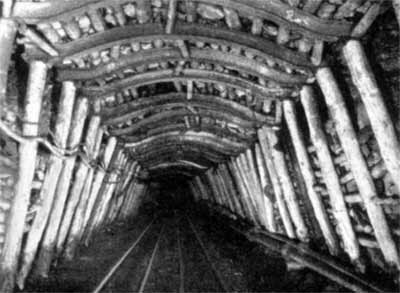

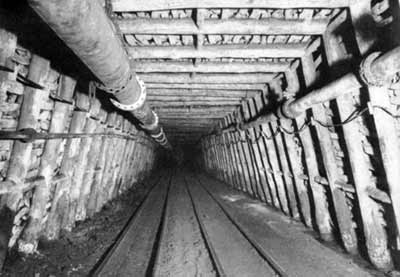

Türstock aus Holz in einer Richtstrecke

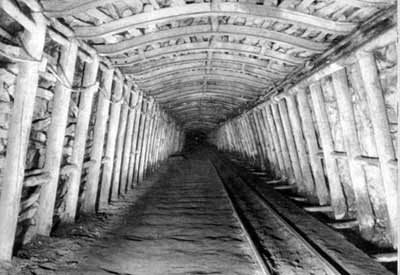

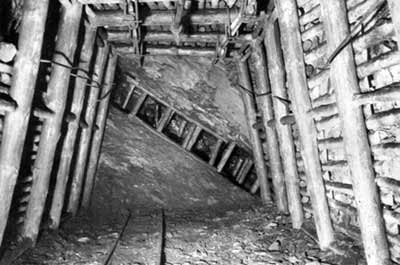

Türstock aus Holz in einer Abbaustrecke

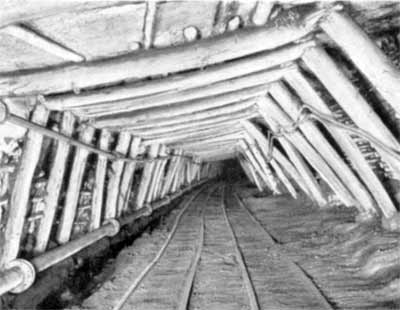

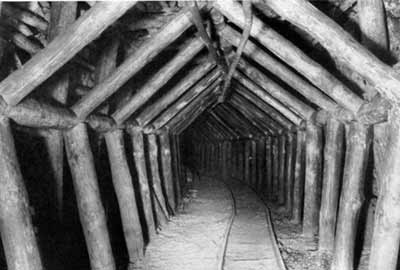

Türstockausbau mit eingezogenem Polygonausbau aus Holz

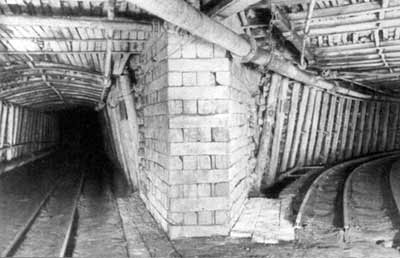

Streckenabzweig
links=Türstock mit gebogenen Kappschienen
rechts= Türstock mit geraden Kappschienen


Türstock mit gebogenen Kappschienen


Türstock aus Holz


Türstock mit gebogenen Kappschienen

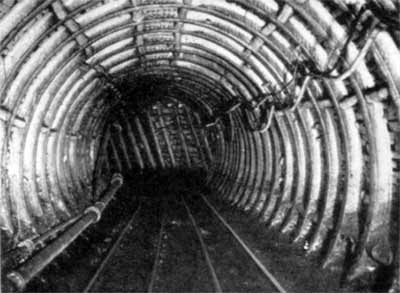

Rundausbau aus I-Eisen


TH-Ausbau

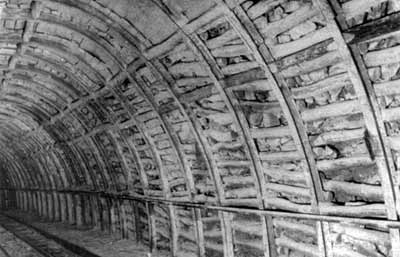

Profilausbau

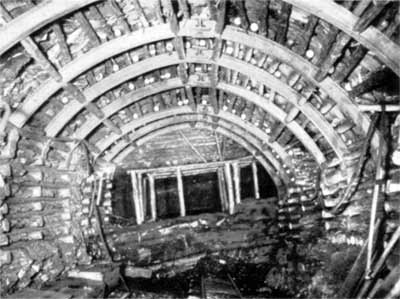

Pokaleisenausbau in einer Flözstrecke

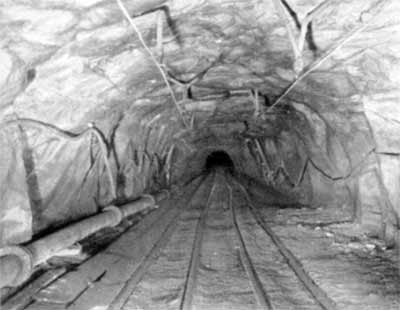

Strecke ohne Ausbau


Krupp'scher Ringausbau

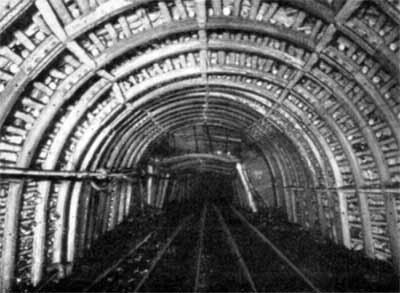

Hufeisenausbau mit Pokaleisen


Hufeisenausbau aus Altschienen

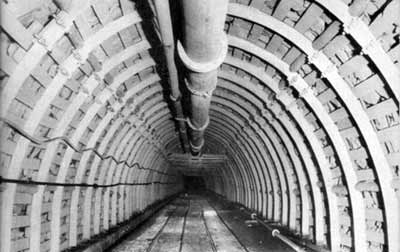

Profilausbau aus Glockenprofil

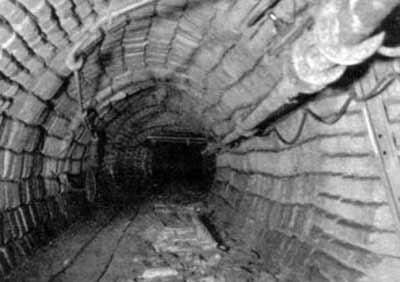

Betonformsteinausbau

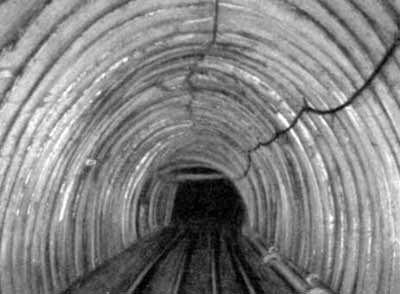

Betonausbau in Dreigelenkbauweise

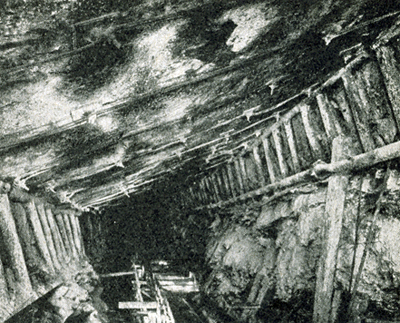

Alte Spreizankerstrecke mit Kappen verzogen


Alter Spreizankerausbau

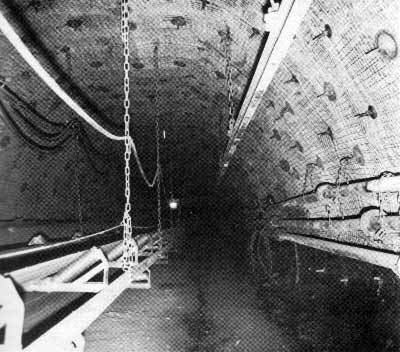

Moderne Ankerstrecke

Nach Hersteller (Auswahl):


Gerlach-Ausbau


GHH-Ausbau

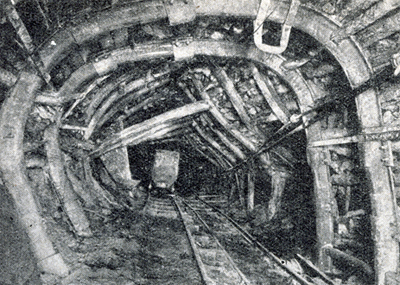

Künstler-Ausbau


Lorenz-TH-Ausbau


Moll-Ausbau


Recker-Ausbau


Touco-Gleitbogen-Ausbau mit einquellenden Gebirge
